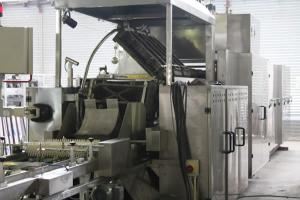

El horno industrial para obleas es una máquina para procesamiento de alimentos indispensable y el más importante para una línea de producción de obleas, y está diseñado para colocar pasta en las placas de horneado de forma automática y luego hornearla para producir láminas de oblea uniformes y de calidad. Nuestro sistema de horneado de obleas utiliza LPG y LNG para calentar las placas de horneado, y este proceso es controlado por un PLC de Mitsubishi donde hay un controlador PID que se usa para regular la temperatura de calefacción de forma automática.
Características
1. La base del molde está fabricada con hierro dúctil QT500, otorgando excelentes propiedades a este horno industrial, como baja deformación, alta resistencia a la tracción y larga duración.

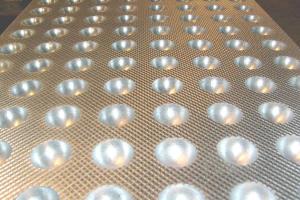

2. Las placas de horneado de nuestro horno industrial para obleas son fabricadas con hierro fundido de alta resistencia. Este material se caracteriza por su alta densidad y baja deformación, mientras que el cromo duro se puede usar para revestir su superficie.
3. Las boquillas del quemador quincuncio están diseñadas para ofrecer llamas estables, y la eficiencia de combustión es bastante alta.
4. Se colocan algunos tableros aislantes térmicos dentro del horno para prevenir una radiación térmica, al mismo tiempo que también se aplican puertas aislantes térmicas. Como resultado, se obtiene un buen efecto de preservación de calor.
5. Dentro de nuestro horno, los rieles del horno pueden enfriar las piezas de movimiento mecánico principales, prolongando la duración de todo el sistema.
6. El mecanismo de impulso frontal permite que el horno calentado a gas funcione de una forma más estable y confiable, mientras que la rueda puede soportar una alta temperatura. Además, estos dos componentes obtuvieron patentes de China.
Configuración
1. La pantalla táctil de Hakko de origen japonés, es usada para visualizar el estado de trabajo en tiempo real y para establecer los parámetros de calentamiento.
2. El conector AC es fabricado por Schneider Electric en China.
3. En cuanto al cojinete de traslación y el cojinete de prensa, ambos son proveídos por SKF.
4. Todas las piezas neumáticas son proveídas por FESTO.
5. El motor reductor está fabricado por SEW.
6. Hay un dispositivo de limpieza de desperdicios automático en la parte inferior del horno de obleas.
7. El horno industrial para obleas está equipado con una válvula de descarga de presión de dos etapas.
8. El sensor de temperatura infrarrojo usado por el controlador PID está fabricado por Raytek.
| Modelo | ||||||
| N° de placas de horneado | 27 | 39 | 45 | 51 | 65 | 69 |
| Tamaño de placa de horneado estándar (mm) | 470×325 | |||||
| Producción de obleas (lámina/hora) | 14 | 20 | 23 | 26 | 33 | 35 |
| Consumo de LPG en m3/h (valor de combustión: 117462kJ/m3) | 7 | 10 | 12 | 14 | 17 | 20 |
| Consumo de LNG en m3/h (valor de combustión: 40337kJ/m3) | 21 | 30 | 35 | 40 | 50 | 60 |
| Potencia (kW) | 5.52 | 5.52 | 5.52 | 5.52 | 8.12 | 8.87 |
| Dimensiones generales (sin tubo de escape) | ||||||
| Longitud(mm) | 6000 | 8260 | 9400 | 10550 | 13200 | 14000 |
| Ancho (mm) | 1700 | 1700 | 1700 | 1700 | 1750 | 1760 |
| Altura (mm) | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 |
| Peso total (t) | 10 | 12 | 13 | 14 | 17 | 20 |
| Consumo de aire comprimido (m3/min) | 0.6 | 0.6 | 0.9 | 1.0 | 1.5 | 1.5 |
Nota:
1. Nuestro horno para obleas se calienta con gas, y la placa de horneado puede medir hasta 500×350mm.
2. La lámina de oblea mide 470×325mm, y el diseño estándar es de 2.5×2.5×0.5mm.
3. Detalles de consumo de energía:
a. Motor principal: 2.2kW/380V/50Hz (SEW)
b. Ventilador de tiro para combustibles mezcla: 2.2kW/380V/50Hz (hecho en China)
c. Bomba de alimentación de pasta: 0.75kW/380V/50Hz (SEW)
d. Dispositivo de limpieza: 0.37kW/380V/50Hz (SEW)
