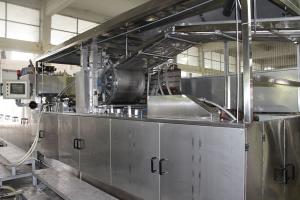

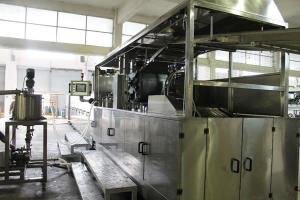

Horno industrial para obleas blandas

El horno industrial para obleas blandas tiene un papel muy importante en el proceso de producción de obleas, y se utiliza para calentar 75 pares de placas de horneado mediante gases de combustión. Por esto, también es llamado horno para 75 moldes u horno calentado a gas.

Funciones
Nuestra máquina de producción de obleas blandas esparce automáticamente la pasta para obleas en cada placa de horneado y las hornea hasta que las obleas estén cocidas para luego ser transportadas al siguiente paso por el transportador de cadena.

Configuración del sistema
1. Se emplea un PLC de Mitsubishi para controlar nuestro horno industrial para obleas blandas, y utiliza un controlador PID para regular la temperatura de horneado automáticamente. Además, ofrecemos un sensor de temperatura infrarrojo de Raytek.

2. Gracias a la pantalla táctil de Hakko, los operadores pueden verificar el estado de funcionamiento y parámetros de procesado del horno industrial para obleas de forma más conveniente.

3. El cojinete de traslación SKF6305/VA201 es especial para aplicaciones de alta temperatura, y el contactor AC es fabricado por Schneider Electronico (China). Por otro lado, el motor reductor principal es suministrado por SEW, mientras que los componentes neumáticos principales son suministrados por FESTO.

4. Nuestro horno industrial para obleas también está equipado con 6 puertas de ventilación, 1 válvula de descarga de dos etapas, y un tanque de almacenamiento de pasta.

Información técnica del horno industrial para obleas blandas
1. Cantidad de placas de horneado: 75 pares
2. Tamaño de placas de horneado: 470×325mm
3. Tamaño de obleas estándar: 90×60×12.5mm
4. Capacidad de producción máx.: 450 piezas por minuto (25 moldes/min), que es igual a 6.3kg/min (348kg/h) si cada pieza pesa 14g (450 piezas/min×14g/pieza=6300g/min)
5. Consumo de LPG máx.: 23m3/h
6. Consumo de LNG máx.: 69m3/h
7. Motor principal: 4kW, 380V/50Hz (SEW)
8. Ventilador de tiro para mezcla de combustibles: 3kW, 380V/50Hz (fabricado en China)
9. Bomba de alimentación de pasta: 0.75kW×2, 380V/50Hz (SEW)
10. Consumo de aire comprimido: 0.9m3/min/0.6MPa (FESTO)
